Vanhoja
radioita ym - sekalaisia laitteita
Vanhoja
radioita ym - sekalaisia laitteita
Myynti ilmoitus on
SRHS Foorumilla.
Myynnissä erä radioputkia (Koko erä kerralla)
(Tällä sivulla alempana)
Täällä Siglent sivulla nämä ovat lähinnä vain kuvien ja tekstin editoinnin
osalta helpommassa paikassa.

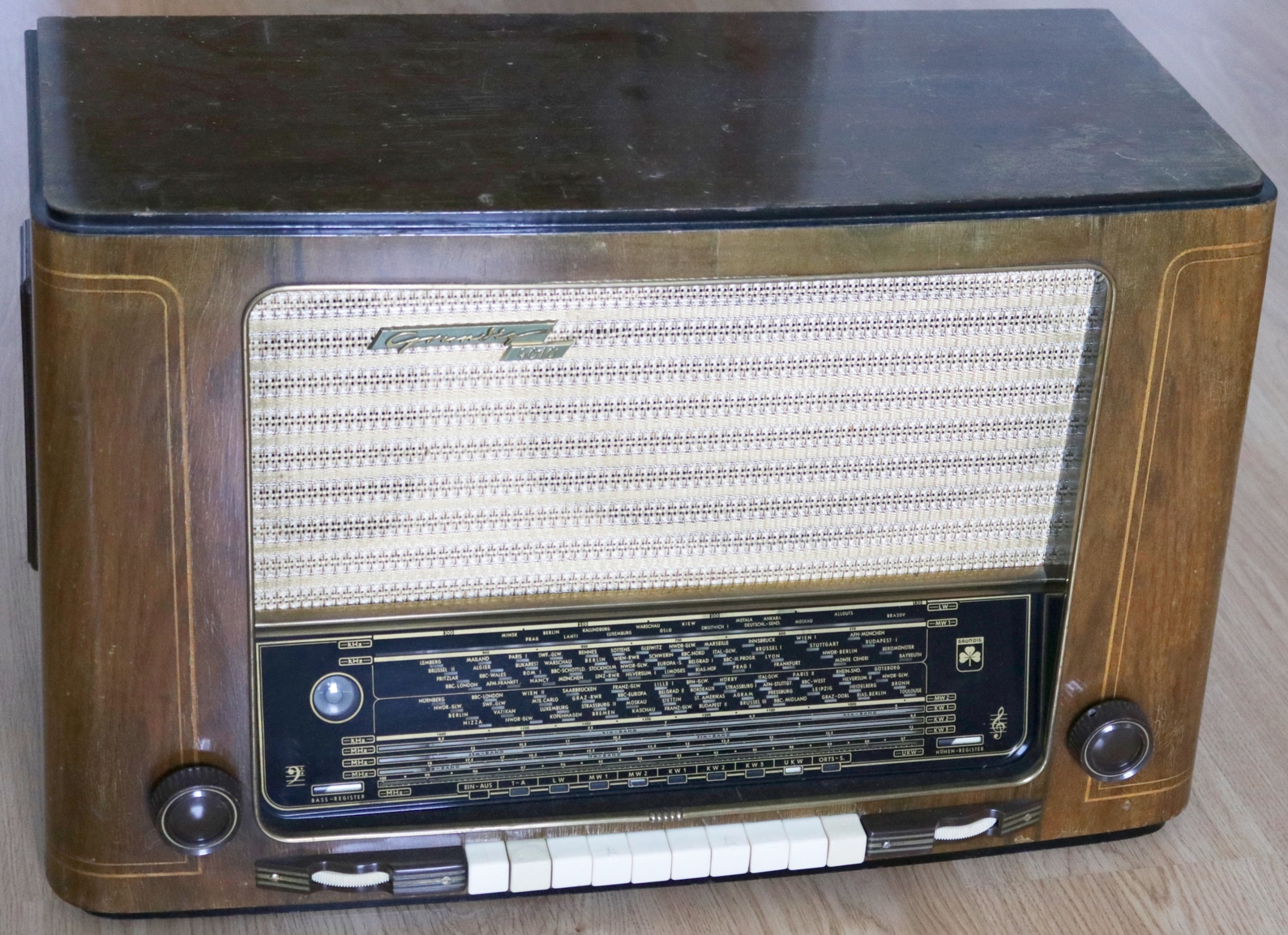

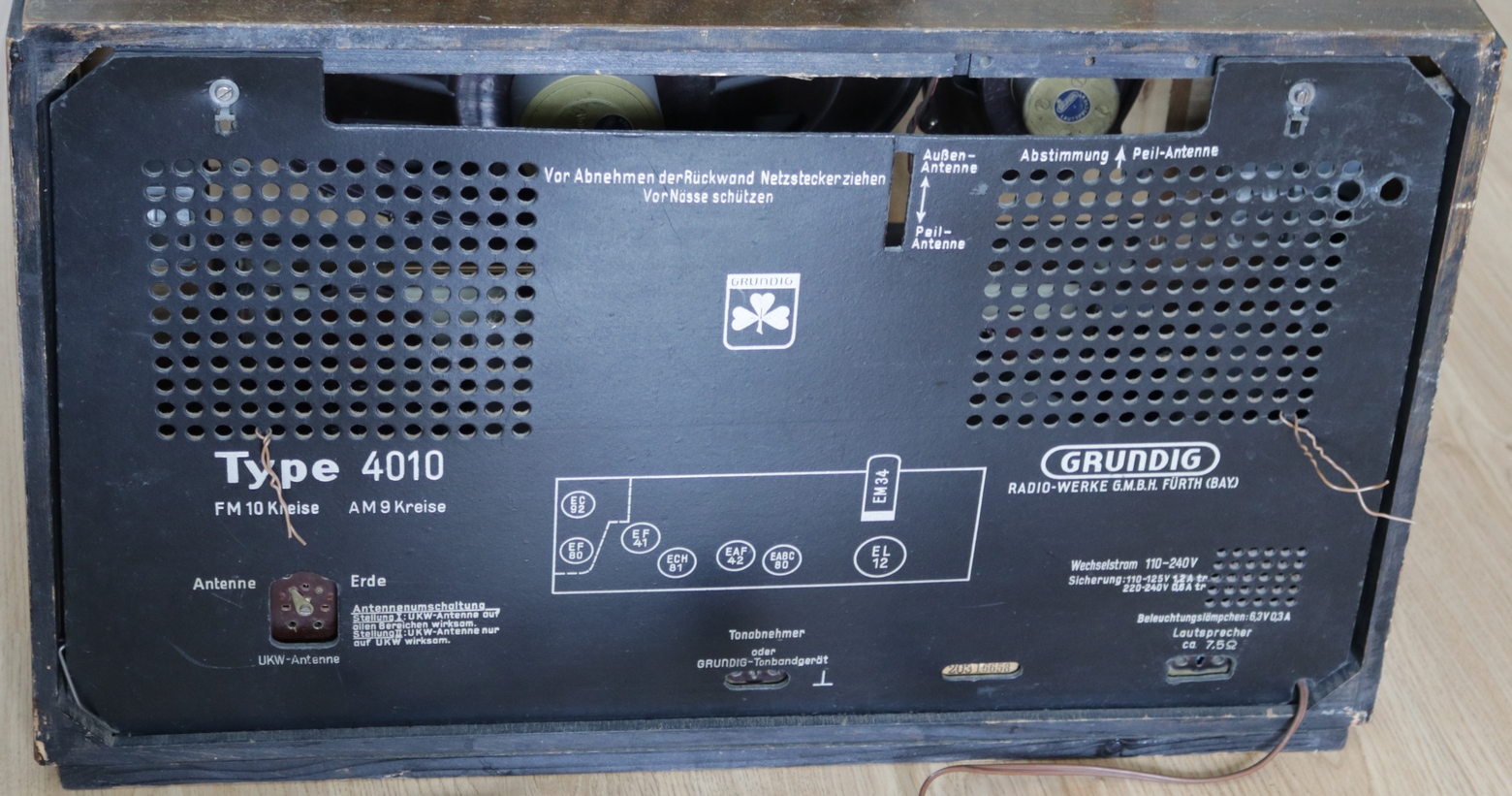

Grundig 4010W -mallia valmistettiin vuosina 1952–1953 Saksassa, ja sitä pidetään
yhtenä Grundigin huippuluokan malleista omalla aikakaudellaan
Tekniset ominaisuudet ja rakenteellinen laatu:
Radiosta löytyy 8 putkea: EF80, EC92, EF41, ECH81, EM34, EAF42, EABC80 ja EL12
Se kattaa aallonpituudet: pitkät, keskipitkät (2 aluetta), lyhyet (3 aluetta) ja
FM.
Äänentoisto: EL12-päätevahvistin toimii luokassa A
Radiosta löytyy myös muisti(?) toiminto suosikkiasemalle (FM (UKW)-muisti), joka
sallii yhden asemavalinnan yhdellä napin painalluksella (jota en itseasiassa ole
koskaan kokeillut)
Grundigin korkeamman luokan radioita oli kaksi sarjaa “4xxx ja 5xxx”. Molemmat
sarjat olivat Grundigin ylempiä sarjoja.
Arvostus ja käytön laatu (useita lähteitä)
Radioa pidettiin teknisesti moderneimpina, äänenlaadultaan erinomaisena ja
muotoilultaan näyttävänä. Radiokaupoissa ja -keräilysivustoilla (kuten Radio
Attic) sitä ylistetään erityisesti lyhytaaltojen erinomaisesta vastaanotosta.
Lyhyiden ja keskipitkien osalta suunnitteluun on todella panostettu.
Hinta uutena oli noin 475 Saksanmarkaa (DM), mikä oli huomattava summa ja
osoitus sen sijoittumisesta ylellisyysluokkaan
Grundig-4010-W-Schematic.pdf
Aikanaan hankin tämän Saksasta aika tarkkaan valikoiden ja tarkoitus oli että
sitten joskus kun eläkepäivillä on aikaa entisöin sen priimakuntoon. Silloin
totesin sen toimivan ja siirsin varastoon tarkempaa huoltoa ja entisöintiä
varten. Todellisuus on kuitenkin se että eläkepäivillä ei ole sitä aikaa vaan
kiire on vain lisääntynyt.
Nyt laitoin virrat päälle ja ainakin FM toimi ja totesin taas kuinka muhkea ääni
näissä on. Muut aaltoalueet. En testannut mutta rutinaa kuului LW, MW ja SW
alueiden painikkeita paineli, toki ei ollut antenniakaan. Joka tapauksessa ne
valintakytkimet yms vaatii puhdistushuollon mikäli kaiken haluaa saadaa
priimakuntoon..
Asteikkolasi näyttäisi olevan painatuksineen varsin priima kunnossa. (tätä siis
on myös säilytetty aina kuivassa lämmitetyssä tilassa.) Näytti olevan toinen
asteikkolamppu rikki.
Toki kotelossa on pinassa reilusti ajan patinaa... mutta taitava tietää miten
nämä pintakäsittelyt entisöidään. (älä vain hae tavan. lakkaa maalikaupasta ja
vetele sitä tähän!! vaatii spesiaaliaineet)
Tämä on upea pala Radiohistoriaa entisöitäväksi. Entisöityinä tätä mallia
arvostetaan jokseenkin korkealle.
Mutta on näistä viimesen päälle entisöityinä kuulemma useita satasia ja jopa
tonninkin luokkaa liikkunut. Mutta entisöinti on iso työ.
Tällä radiolla ei laadullisesti (uutena) ole ollut oikeastaan mitään tekoa
niiden useimpien tavallisten suomalaiskotien perusradioiden kanssa. Toki
yhteistä on sana Putkiradio.
Mikäli ostaja ei ole alan harrastaja-asiantuntija irroitan ennen luovutusta
pistotulpan (ennen käyttöönottoa nämä on tarkastettava asianmukaisesti että
sähkö- ja paloturvallisuus on varmasti kunnossa)
-----------------------------------------------------------------------------------------------------
Myyty

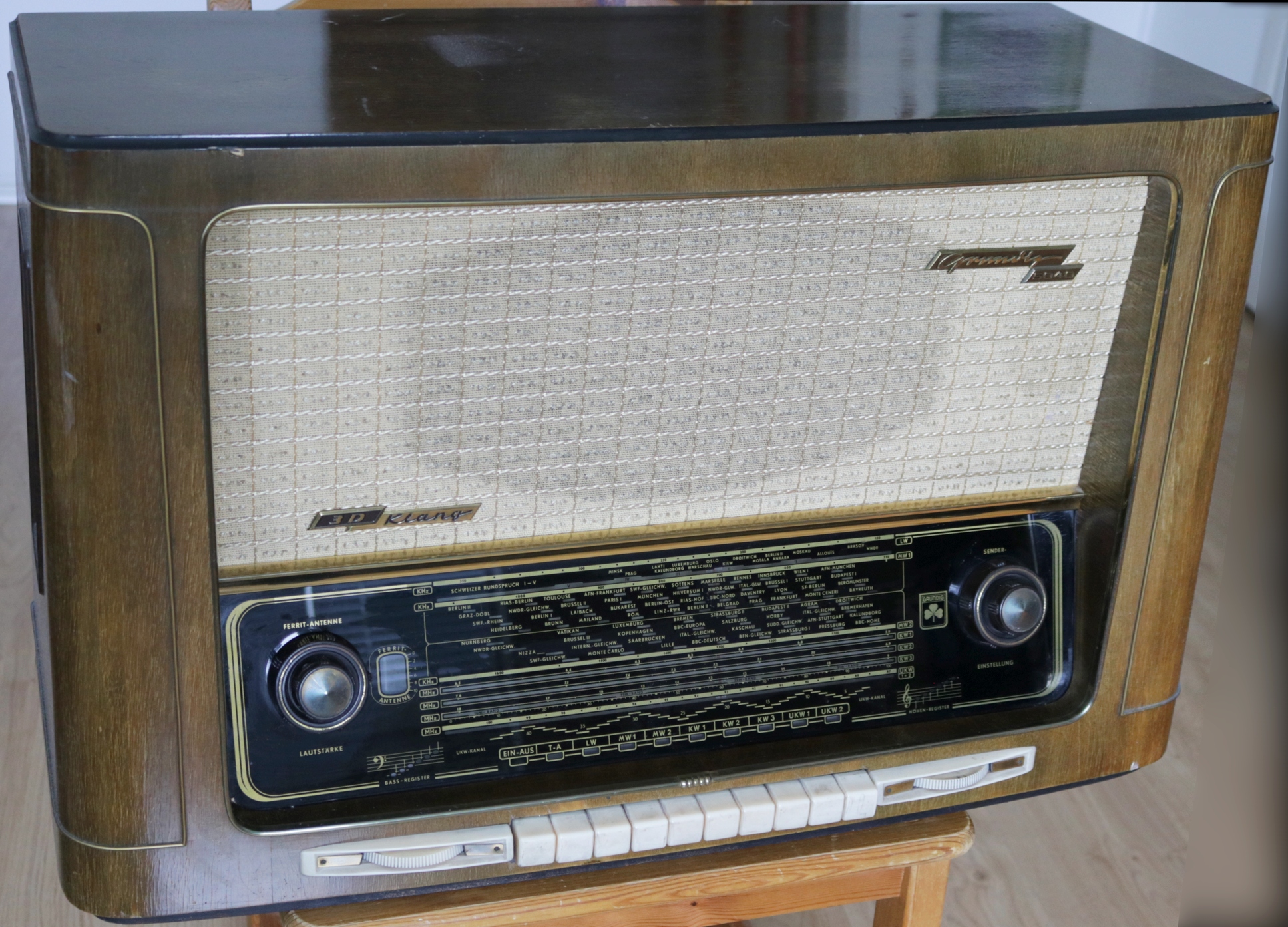

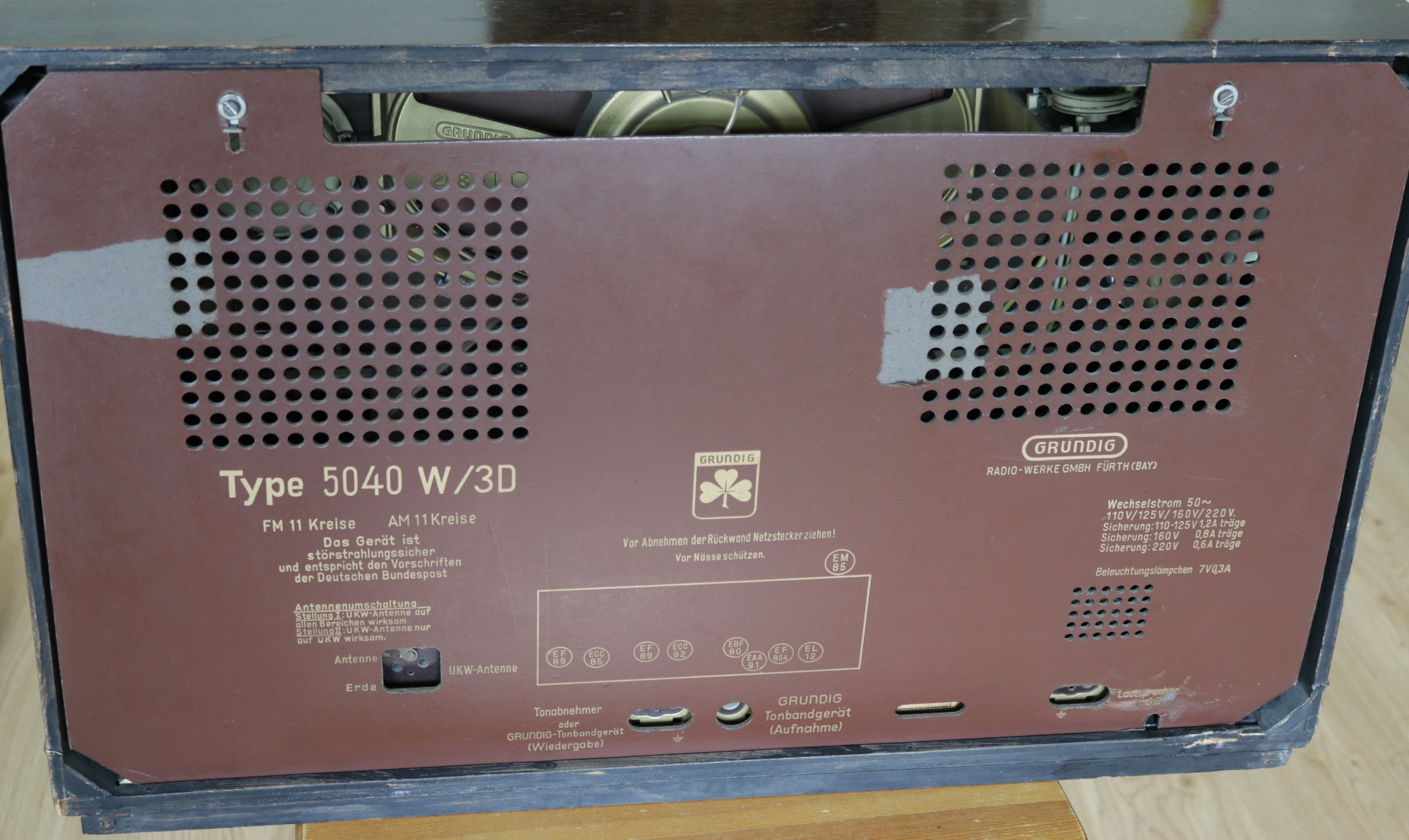

Grundig 5040 W ja 5040 W 3D
Ennen muuta tekstiä. Tämä radio myydään viallisena. Ei raato vaan
kunnostuskelpoinen ja jopa entisöintikelpoinen. (katso tekstisssä jäljempänä)
Aikanaan hankin tämän Saksasta aika tarkkaan valikoiden ja tarkoitus oli että
sitten joskus kun eläkepäivillä on aikaa entisöin sen priimakuntoon. Silloin
totesin sen toimivan ja siirsin varastoon tarkempaa huoltoa ja entisöintiä
varten. Todellisuus on kuitenkin se että eläkepäivillä ei ole sitä aikaa vaan
kiire on vain lisääntynyt.
Sitten kun
vuosia myöhemmin (joskus ainakin yli 10v sitten) otin sen varastosta, minulla oli
käsitys että se on toimiva peli ja laitoin siihen virrat, tuli senverran käryä
että mahdollisesti seleenitasasuuntaaja tmj päästi savun karkuun. Koska virtaa
kytkiessä olin tietysti silmä ja korva tarkkana katkaisin sähköt välittömästi ja
en edes tutkinut muuten kuin että mitään näkyvää vauriota en nähnyt. Nostin
takaisin varastoon ja merkkasin että tutkittava ja korjattava ennen virran kytkentää.
Historia ja tekniikka -- Perustiedot ja valmistus
Grundig 5040W on saksalainen putkiradio, joka valmistettiin vuosina 1953–1954
Fürthin tehtaalla. 8-putkinen superi.
Grundig 5040W 3D on edellisen pohjalta kehitetty versio, valmistus vuosina
1954–1956. Tässä on 9 putkea, neljä kaiutinta ja teho edelleen noin 8W. Suurempi
paino (25kg ? ) ja hinta uutena n. 565DM. Uutena ominaisuutena
moottorikäyttöinen esiviritys (motor tuning). Radiossa on aaltoalueet FM, LW, MW
kahtena alueena ja SW kolmena alueena.
5040 W käytti perinteistä manuaalista viritystä. 5040 W 3D:ssa löytyy
mekaaninen
muisti- eli esiviritysmoottori, joka vie tarkasti esiasetetuille asemille
painikkeilla – ei siis automaattista etsintäskannausta, toisin kuin joillain
Saba-malleilla.
Grundigin “4xxx/5xxx” sarjat olivat silloin valmistajan ylimmät sarjat..
Molemmat sarjat olivat Grundigin ylempiä sarjoja.
Aikakauden arvostus
Mallia pidettiin tuolloin teknisesti edistyksellisenä ja erittäin laadukkaana.
5040 W 3D:n esiviritysmoottori ja nelikaiutinjärjestelmä yhdessä
putkiäänentoiston kanssa olivat ylistettyjä ominaisuuksia. Erityisesti
audiosektori sai ylistystä. Rakenteessa audiopuolella ensin mainio EF804 ja
tehoputkena EL12, jotka tuottivat poikkeuksellisen puhtaan ja voimakkaan äänen.
Myös keskipitkien (MW) ja lyhytaaltojen (SW) suunnitteluun oli paneuduttu
huomattaasti syvällisemmin kuin tavanomaisissa kotien perus radioissa.
Nykyiset keräilymarkkinat, hinta ja harvinaisuus
Antikvariaattikauppiaat myyvät 5040W -malleja kunnostettuina
noin 500 - 900€ hintaan, etenkin hyväkuntoiset ja toimintakuntoiset yksilöt. Kehittyneempi 5040W 3D on vastaavasti selvästi arvokkaampi radio. Esimerkiksi
yksi entisöity tällainen on ollut anticaradio.com myynnissä 1500 eurolla.
Arvostus keräilijöiden keskuudessa
Malli nähdään designin ja teknologian klassikkona. Keräilijät arvostavat
puhdasta ääntä, ainutlaatuista mekanismia (esim. moottoriviritys), sekä
massiivista puista koteloa.
Radiomuseumissa (Radiomuseum.org) se on merkitty laajaan kokoelmaan: sekä 5040W
että 5040W 3D -malleilla on runsaasti keräilijöitä ja teknisiä
keskusteluketjuja.
Yhteenveto
Malli Valm.vuodet, Putket, Kaiuttimet
Grundig 5040 1953–1954 8 2 Manuaaliviritteinen
Grundig 5040 W/3D 1954–1956 9 4
manuaali + Esiviritysmoottori (muistit), Hinta korkeampi,
“Top class”
Mallista tuli aikanaan erittäin arvostettu, ja nykyään se on haluttu ja arvokas
keräilykohde, erityisesti toimintakuntoisina ja kunnossa olevina versioina.
--------------------------------
Huolto-ohje.pdf (saksa)

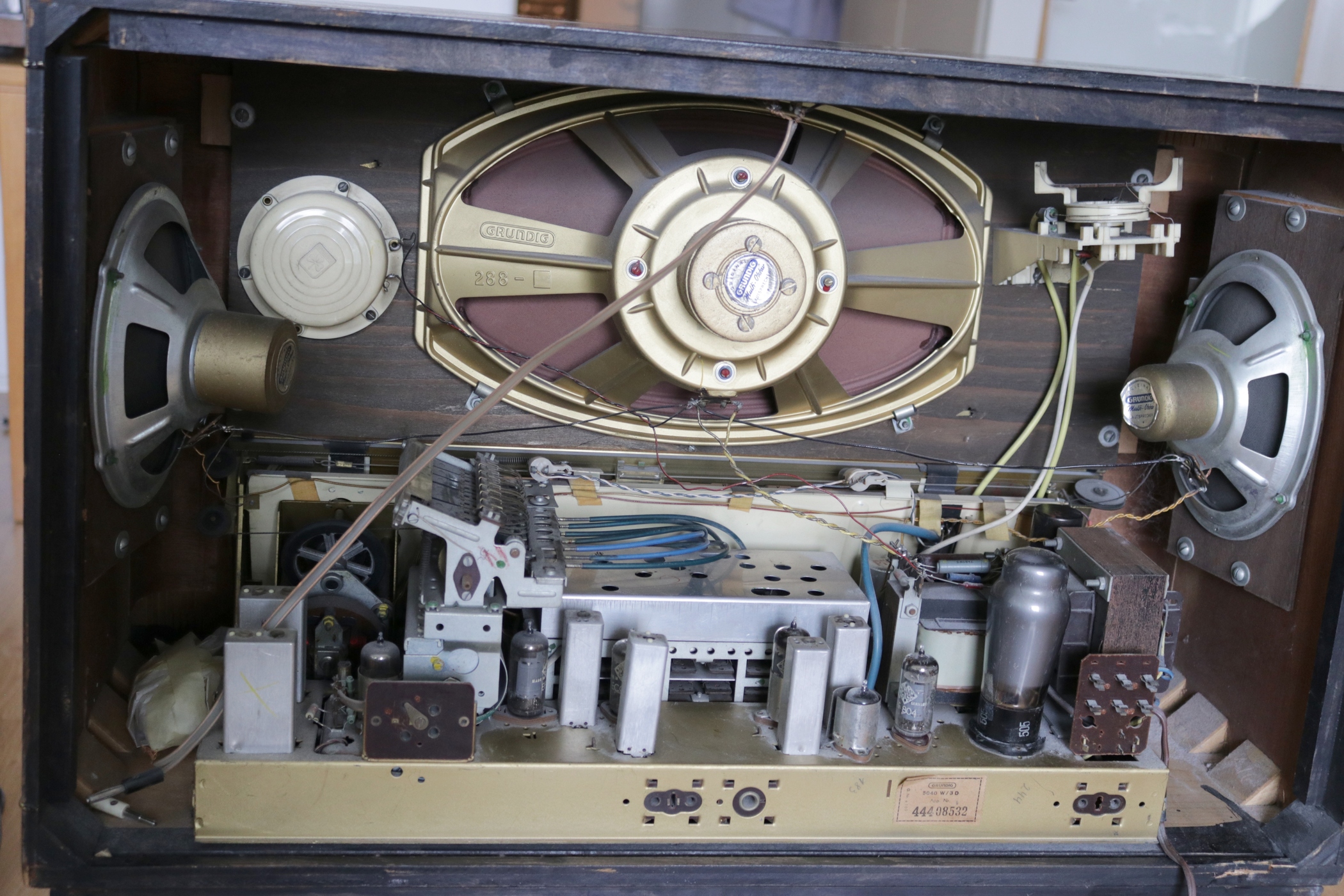

Huomautus: Takalevy auki kuvassa näkyy että ferriittiantennin telineestä
(pääkaiuttimen oikealla puolella) puuttuu ferriittiantenni. Sen jäännökset ovat
kuvassa vasemmalla alareunassa radiokotelon sisällä vaaleahkon "mytyn" sisällä.
Tuo oli siis hajonnut Saksasta Suomeen toimitettaessa kun lähettäjä oli
unohtanut ferriittiantennin tuennan. Kaikki muu oli huolella tuettu mutta tuossa
oli käynyt ilmeisesti unohdus josta oli tavattoman pahoillaan.
Mikäli ostaja ei ole alan harrastaja-asiantuntija. Irroitan laitteen virtajohdon
pistokkeeen jotta kukaan ei sitä vahingossa verkkovirtaan kytke. (sähkö- ja
paloturvallisuus)
----------------------------------------------------------------------------------------------------------------------------------
Erä radioputkia (Kuvat 1-4).
Kuva 1
Kuva 2
Kuva 3
Kuva 4
Kuva 4 detail
Huomaa että mukana joitan hiukan harvinaisempia vanhoissa sotilasradioissa ym
perinneradioissa esiintyviä putkia!
Erän pääosa on aivan jotain muuta kuin jokapaikasta löytyviä vanhojen
kotiradioiden ja telkkareiden putkia.
Posti on näillle huonompi kuin hiukan huono... eli en lähetä.
Voin mahdollisesti niin sovittaessa
tuoda myös kohtuullisen matkan päähän kun ajelut sattuu
osumaan sopivasti tms.
Putket ovat vanhoja alkuperäisiä länsimaisia (mm Mullard, Sylvania, Raytheon,
Philips, United Electronics jne.
Eivät ole mitään myöhemmin sielläjatuolla valmisttetuja sinnetännepäin kopioita
vaan oman aikakautensa alkuperäisiä.
Eivät ole myöskään peräisin mistään "vaarin vanhasta laatikosta" jossa
laatikoihin pakattu vanhoja "arpoja".
Luettelo:
kpl tyyppi lisätietoja

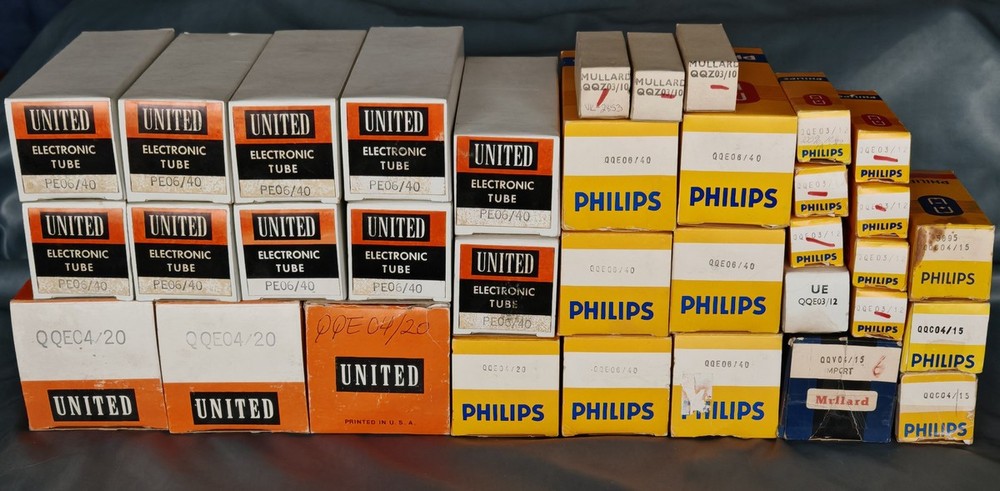

Kuva 1
10 PE06/40 United El. USA *****
6 QQE06/40 Gold Pin, Philips ** (Philips nimellä vastaava putki kuin saman
konsernin ADZAM nimellä olevat)
4 QQE04/20
1 QQV04/15
3 QQC04/15
8 QQE03/12
3 QQZ03/10

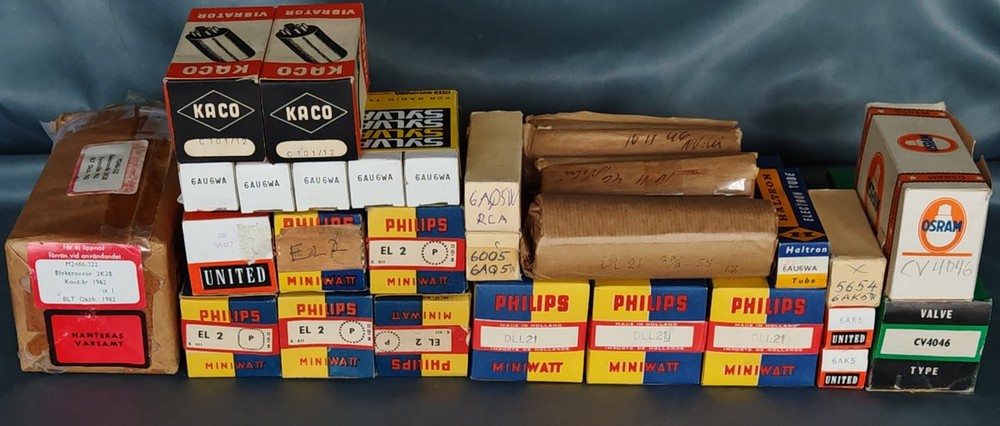

Kuva 2
6 6AU6WA
3 DLL21 (alkup pakkaus) ***
3 DL21 (PV radiokorjaamon tarkastama ja pakkaama) Käsin tehdyt tarkastus/pakkaus
merkinnät v 1955 ja 1946 ***
5 EL2 ****
1 6AG7 (metallikuori)
1 6AK5W
2 6AK5
2 CV4046
1 6AQ5W
1 6AQ5
1 2K28 (Ext. cavity reflex klystron, 125mW output 1,2 - 3,75 GHz)
2 --- Vibraattori 12V 115Hz KACO (ylimääräinen, ei radioputki)

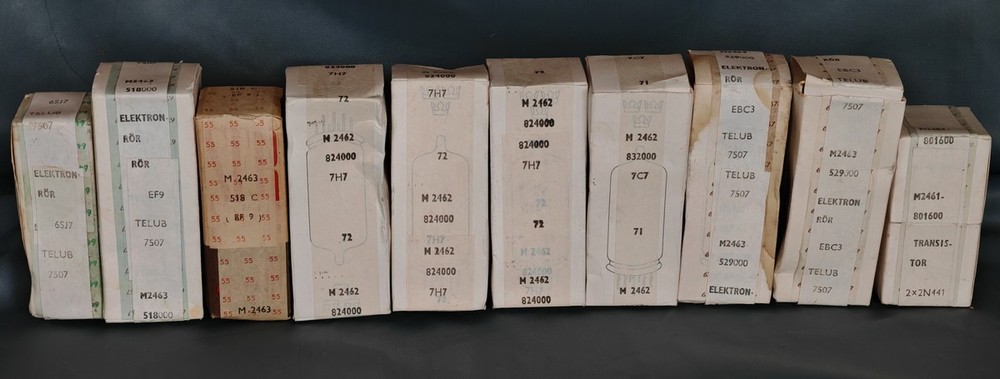

Kuva 3 (kaikki kuvassa 3 on peräisin Ruotsin armeijalta)
1 6SJ7
1 EF9
1 EF9
3 7H7 (Pakkaus Ruotsin armeijan 3 kruunua)
1 7C7 (Pakkaus Ruotsin armeijan 3 kruunua)
2 EBC3
1 --- Transistori 2x 2N441 sovitettu pari (ylimääräinen, ei radioputki)

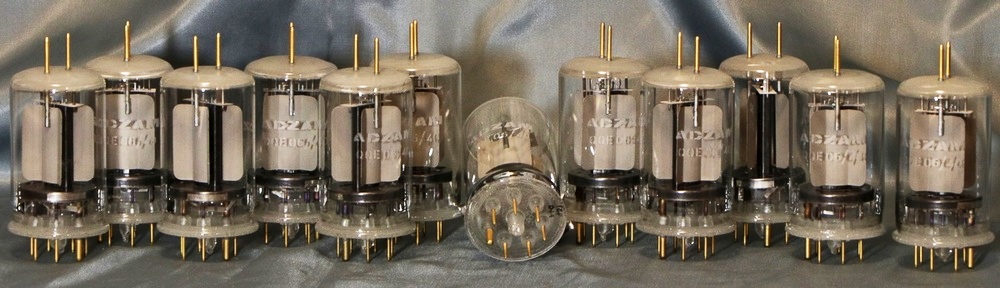

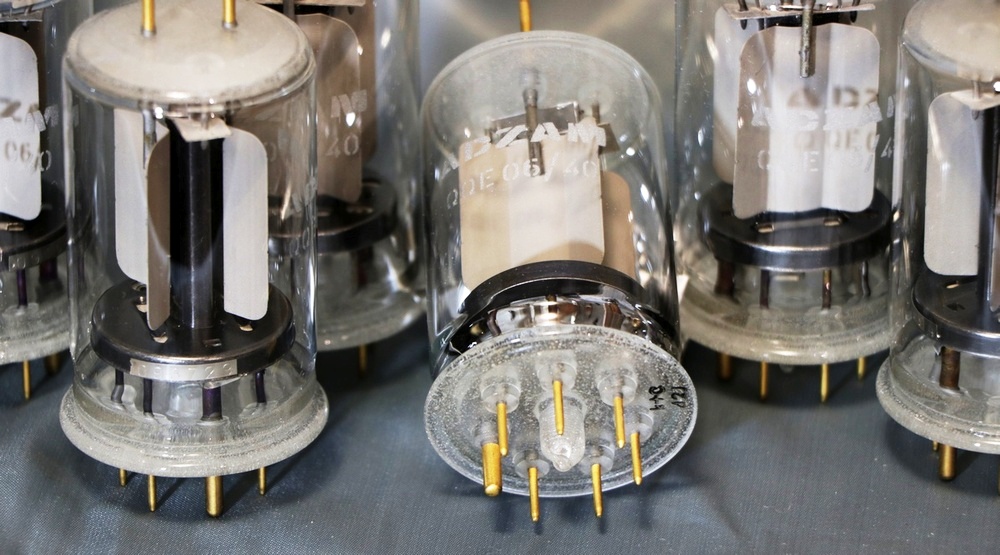

Kuva 4 sekä Kuva 4 detail
12 QQE06/40 Gold Pin, ADZAM *
Putket ovat joko NOS tai mahdollisesti testitarkoituksessa käytettyjä mutta
kunnossa olevia pakkauksissaan (ks huom *)
(taho josta aikanaan peräisin ei pitänyt varaosavarastossa mitään rikkinäisiä
tai loppuun käytettyjä tietenkään)
Joissain pakkauksissa voi olla jotan tarkastusmerkintöjä tms. Osa pakkauksista
avaamattomia.
* ADZAM vaikuttaa hyvin samalle kuin Philips (lienee jotenkin samaa konsernia)
mutta putken sisällä lisäksi näkyvissä jokin metallinen valmistenumero tms.
Pakkaamaton hyvä, uusi / tai uudenveroinen. (nämä tuskin koskaan edes ovat
olleet erillispakattuja)
(nämä tulivat erikseen suoraan SA varaosavarastosta kun aikanaan niitä sai
Tikkakoskella erikseen tilata)
** Philips nimellä, erillispakattuja kaksois tetrodeja , QQE 06/40, (vastaa
tuota ADZAM)
*** Näitä on myös käytössä useissa militääripuolen perinneradioissa
Muiden muassa: Joku Kyynel versio. VRKH eli Kukkopilli. VRGK eli Tiina. K-Radio.
VRFK eli Raili. Korsuradio (pääteputki DL21).
**** Esim joissakin Veera (VRLK) vastaanottimissa audio pääteputkena.
***** Esim joissain Bertta (VREHB) radioissa lähettimen pääteasteessa on
2xPE06/40
----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
Tulossa myyntiin:
"Legendaarinen" Racal RA1772.
Hyvässä siistissä kunnossa ja räkkityypin pöytäkotelossaan. Perrusversio. Ei RF
preselektoria. (Tosin se ei kovinkaan iso puute ole normaaleissa olosuhteissa
johtuen radion etupään erinomasesta rakenteesta, mukaanlukien huippuluokan IP3
taso.
Filtterivarustus: USB, LSB. Kumpikin noin 2.7 - 3.3kHz. Ja symmetriset filtterit
(AM/CW) 0.3, 1, 3 ja ~8 kHz. (välitaajuushan tässä on 1.4MHz ja fillterit ovat
siis radion alkuperäisiä kidefilttereitä. )
Vastaanottotavat: ISB, USB, LSB, CW, AM (ISB L, ISB U valinnalla
valitaan kumpi tulee audiona kuulokkeille / etupanelin monitori kaiuttimelle.
ISB käytössä molemmat saatavissa erillisinä ulos takapanelista.
Taajuusreferenssi: 5MHz TCXO (ITT) joka on varsin vakaa ja tarkka
tavanomaiseen vastaanottoon. (siitä muodostetaan sisäinen 1MHz referenssi joka
saadaan myös ulos takapaneelista)
Lisäksi luonnollisesti mahdollisuus käyttää ulkoista referenssiä (1MHz) jos
tarvitaan huippuluokan taajuustarkkuutta kuten joillain erityis modeilla (Esim
Piccolo tms)
Vastaanotinhan kattaa alueen 15kHz - 30MHz. (ja tässä mallissa siis
on joka tapauksessa kunnollinen 30MHz moniasteinen alipäästöfiltteri joka siis
on siellä RF presektorin kotelossa aina vakiona kuten myös suojaus (Mute) yms
piirit)
Radiosta puuttuu etupaneelin reunoissa pystysuunnassa (yleensä) olevat
kantokahvat. (en ole vielä löytänyt niitä, etsintä jatkuu...? Nimittäin niiden
ruuvit oli siististi purkissa joten ennen huoltoa ne ovat olleet.
Huollon jälkeen radio oli varastossa yli 10v. Nyt tietenkin toimii kuten sen
kuuluu toimia.
Olen aikanaan huoltanut tämän jokseenkin huolella. (korjaamista ei ole tarvittu!
- tietenkään)
