Siglent SSG3000X RF-signaaligeneraattorit 3,2GHz saakka.


Siglent ei ole halvin. Siglent kilpailee laadulla ja ominaisuuksilla joita usein löytyy vasta paljon kalliimmista.

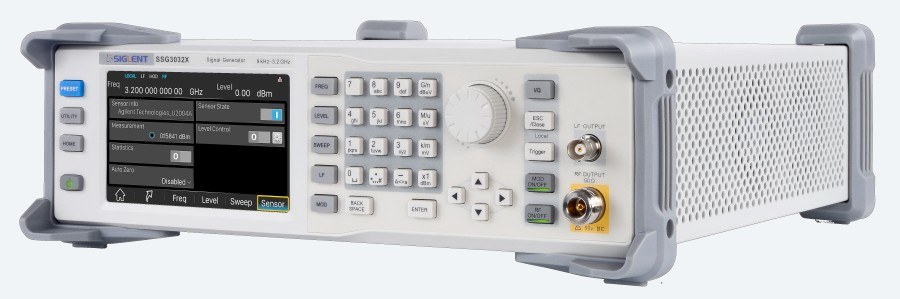

SSG3000X front

SSG3000X sarjan mallit:

SSG3021X        2100MHz
SSG3032X        3200MHz
SSG3021X-IQE    2100MHz  (Ulkoinen IQ modulointi yhdessä SDG6000X Opt IQ kanssa)
SSG3032X-IQE    3200MHz  (Ulkoinen IQ modulointi yhdessä SDG6000X Opt IQ kanssa)



Joitain ominaisuuksia:

Taajuusalue 9kHz  to 2.1 GHz/3.2 GHz
Taajuuden asetuksen resoluutio  0.01 Hz
Lähtötason asetuksen resoluutio 0.01 dBm
Lähtötason alue:  -110 dBm to +13 dBm (Maximum level up to +20 dBm (typ.))
Vaihekohina (tyypillinen): ≤110 dBc/ Hz @ 1 GHz ,      20 kHz offset (kuva alempana).
Vaihekohina (tyypillinen): ≤118 dBc/ Hz @ 100 MHz , 10 kHz offset (kuva alempana).
Tasotarkkuus / flatness: ≤0.7 dB (typ.)
Modulaatiot: AM, FM, & PM analoginen modulaatio sisäisestä, ulkoisesta lähteestä, tai molemmat yhdessä.
Pulssimodulaatio, on/off suhde ≥70 dBc
Pulssijonon Generointi (optio)
Ulkoinenl IQ modulaatio: käyttäen SDG6000X(Optio IQ) ja vain SSG3000X-IQE mallit)
USB-liityntäinen tehomittari ja tehonsäätö (Optio). (ks periaatekuva alempana)
5" TFT kapasitiivisella kosketuspanelilla, Tukee hiiren ja ulkoisen näppäimistön käyttöä
Sisäinen web serveri etäohjaukseen PC tai mobiili terminaalilla.
Standardi liitynnät: USB Host, USB Device (USB TMC), LAN (VXI-11, Socket, Telnet).
Optio: GPIB liityntä.



SSG3000X-rear-bgr

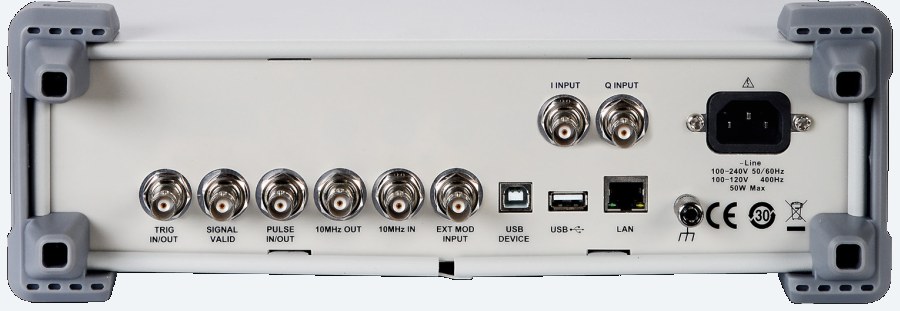

SSG3000X takapaneelin liitynnät.

IQE malleissa mahdollista ulkoinen IQ modulointi yhdessä SDG6000X(Opt IQ) kanssa jonka ulostulot kytketään SSG3000X-IQE I ja Q tuloihin takapaneelissa.

SSG3000X-Ext-IQ

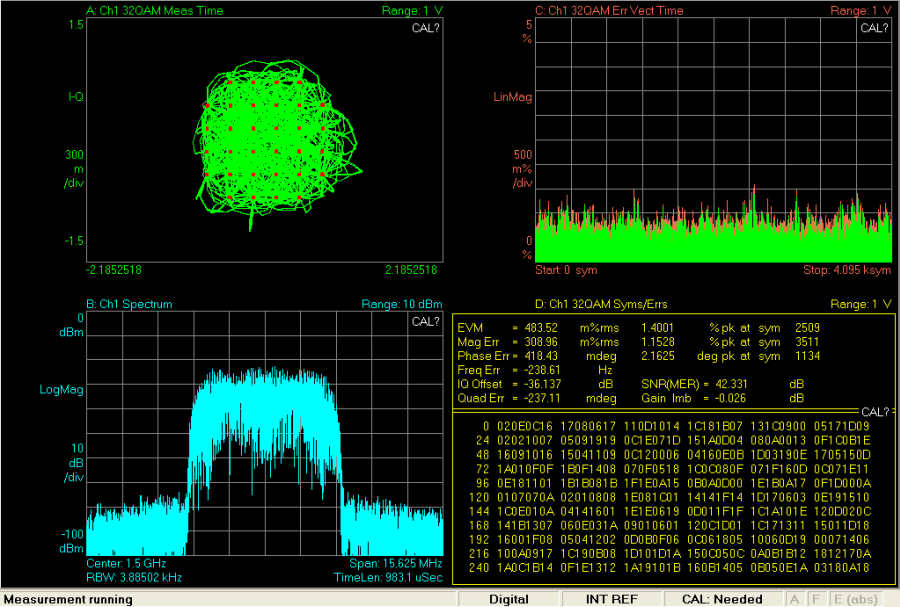

SSG3000X Ext-IQ malleilla yhdessä SDG6000X(Opt IQ) kanssa ulkoinen IQ modulointi






Example auto level control

Lisäoptio: Automaattisen tasonsäädön järjestely
USB-liityntäinen tehomittari ja tehonsäätö joka mahdollistaa siis tehon säädön/kontrollin suoraan tutkittavan laitteen (DUT) sisäänmenossa.







Amplitude error +2dBm level

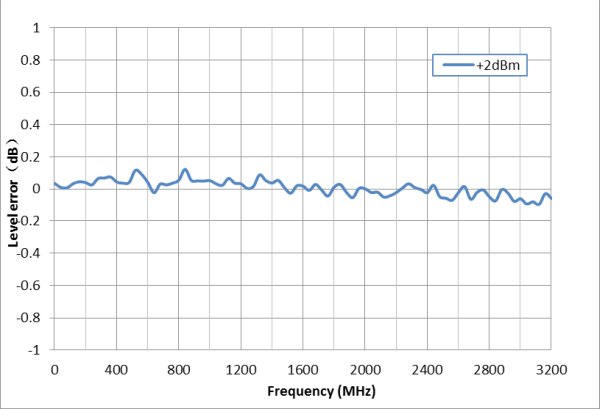

Esimerkki: Mitattu tasovirhe vs taajuus. Mittaustaso +2dBm





Harmonics

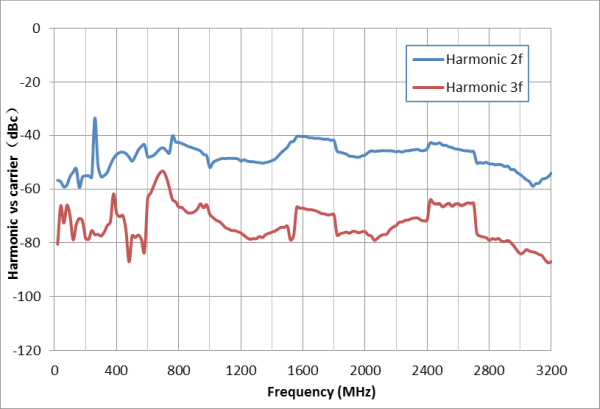

Harmonisten 2f ja 3f taso vs taajuus kun lähtötaso enintään +13dBm



SSG3000X phase noise

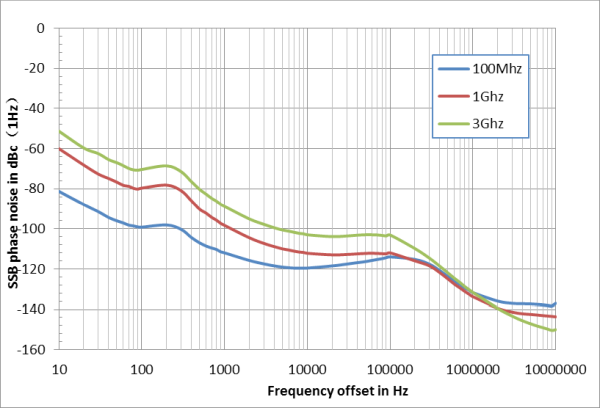

Mitattu vaihekohina taajuuksilla 100MHz, 1GHz ja 3GHz ja 10Hz - 1MHz etäisyydellä kantoaallosta.




           SSG3000X Datalehti  (pdf)

           SSG3000X Quick Start Guide  (pdf)

           SSG3000X User Manual  (pdf)

           SSG3000X Programming Guide  (pdf)

           SSG3000X Service Manual  (pdf)
