Siglent SDS2002X-E sarjan oskilloskoopit ovat
2-kanavaisia 2GSa/s digitaalisia oskilloskooppeja.
Siglent ei ole halvin. Siglent kilpailee laadulla ja ominaisuuksilla joita usein
löytyy vasta paljon kalliimmista oskilloskoopeista.
SDS2002X-E sarja sisältää
EU alueella 2-kanavaiset 200 ja 350MHz mallit.

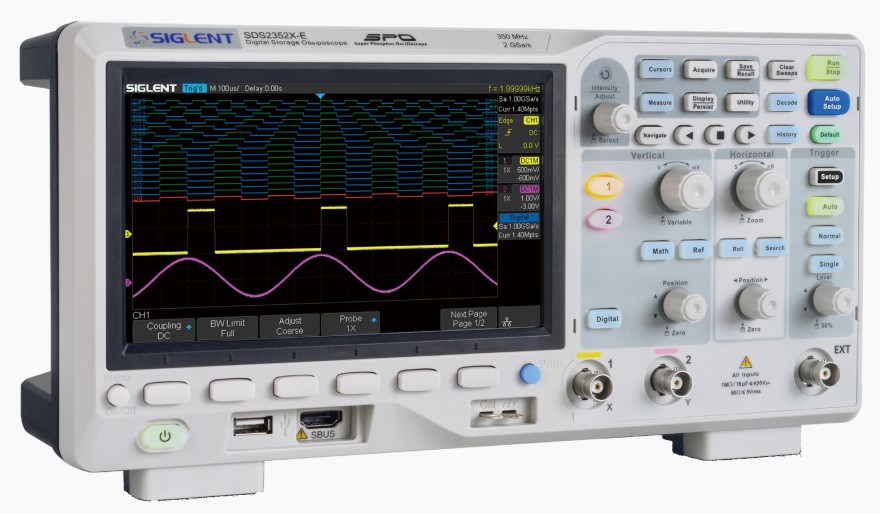

SDS2202X-E on 2-kanavainen 200MHz, 2GSa/s, 28M
digitaalinen oskilloskooppi. SDS2352X-E on taaajuusaluetta lukuunottamatta
samanlainen.
Toiminnoiltaan erittäin pitkälle kuten SDS1000X-E sarjan 4-kanava mallit mutta
kaksi kanavainen.
Olisi lähes toistoa jos luettelisi tässä samat asiat. Eroa on lähinnä
samplenopeudessa ja taajuusvasteessa.
Esimerkiksi Siglentin huippuluokan FRA (Frequency Response Analysis) eli BodePlot on
luonnollisesti mukana. Kuten tiedetään vastaavan tasoista toimintoa ei
kilpailijoilla ole
tässä hintaluokassa.
Samoin luonnollisesti mukana on 1Mpts FFT.
Ulkoisesti malli on lähes identtinen SDS1000X-E 4 kanavaisten mallien kanssa mutta
kanavien 3 ja 4 sijalla on Ext trig. Optiot kuten SDS1000X-E
Näytön koko sama 7" 800x480 ja mitat kuten SDS1004X-E.
Samplenopeus on
kuitenkin max 2GSa/s * ja max muisti 28M (vastaa siis aika
akselilla samaa ajallista pituutta mutta koska 2 kertainen nopeus, tarvitaan samalle aikajanalle 2
kertainen muisti) ja taajuusalue ulottuu 350MHz saakka.
(Kiinan markkinoilla
myös 100MHz malli.)
EU alueen mallivalikoima on 200 ja 350MHz.
Samat optiot kuten SDS1004X-E sarjassa.
*) 1 kanava 2GSa/s ja 28M, 2 kanavaa max 1GSa/s ja 14M kumpikin.
Jännitealue 500uV/div - 10V/div (myös 500uV/div täydellä resoluutiolla ja
kaistaleveydellä)
Tulojen impedanssi valittavissa 1Mohm tai 50ohm (50ohm tuloilla max 5Vrms)
Aika-asteikko: 500ns/div- 100s/div
Täysdigitaalinen triggausjärjestelmä kuten muissakin X sarjan oskilloskoopeissa
(ei koske Ext Trig tuloa joka on konventionaalinen analogiseen
komparaattoriin pojautuva.)
- 110kWfm/s ja sekvenssitallennuksessa 400ksegment/s
- jatkuva wfm historiabufferi aina taustalla. Sekvenssitallennus ja historiabufferi
(FIFO) max 80000 wfm tai segmenttiä..
- edelleen herkin alue täydellä resoluutiolla 500uV/div
- sisäinen web serveri joten selainpohjainen reaaliaikainen katselu (jos
vähintään 100M LAN) ja ohjaus
PC-llä mahdollinen eikä tarvi erillisiä ohjelmia. On
riippumaton käyttöjärjestelmästä.
jne... lista jokseenkin sama kuin SDS1004X-E malleissa.
200MHz mallissa mukana probet: 2kpl PP215 (200MHz), samat kuin
SDS1202X-E, SDS1204X-E sekä joissain muissa melleissa.
350MHz mallissa mukana probet: 2kpl SP2035 (350MHz) (huomaa
proben jännitekestoisuus!)

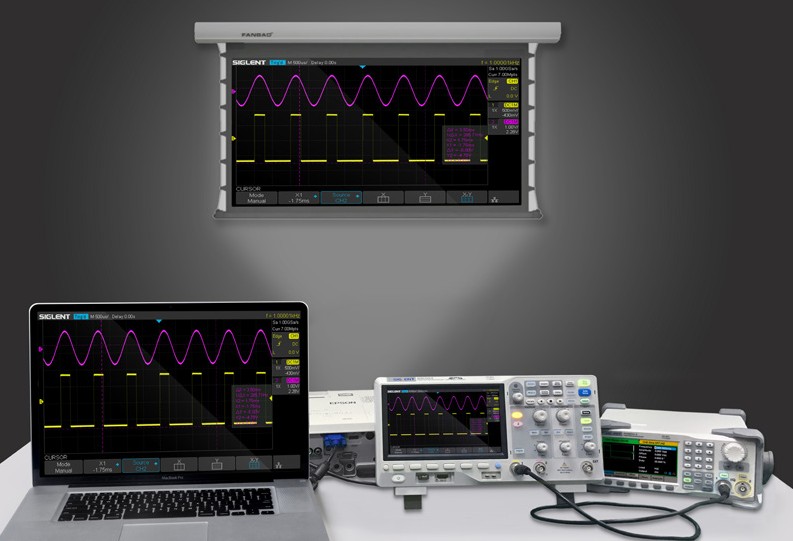

Reaaliaikainen (noin 10 framea/s) web serveri. (kuten on myös SDS1104X-E sekä
SDS1204X-E) edellyttää tietenkin että paikallisverkon nopeus riittää. (100M) eli
ei ole pakko katsoa vain pientä 7" ruutua...
Tietenkin oskilloskooppia voi myös ohjata tätä käyttäen samoin kuin tallentaa
oskilloskoopin näytön kopioita.
SDS2002X-E User Manual pdf
SDS2002X-E Data Sheet pdf
