Siglent etusivulle linkki     Siglent - vektoripiirianalysaattorit (VNA).

Siglent SVA1000X valikoimaan kuuluu nykyisin mallit SVA1015X, SVA1032X ja SVA1075X



SVA1015X  spektri taajuusalue 9kHz - 1500MHz,  VNA taajuusalue  10  MHz - 1500MHz
SVA1032X  spektri taajuusalue 9kHz - 3200MHz,  VNA taajuusalue  100 kHz - 3200MHz
SVA1075X  spektri taajuusalue 9kHz - 7500MHz,  VNA taajuusalue  100 kHz - 7500MHz



Siglent SVA1000X on 2 porttinen vektoripiiriaanalysaattori, VNA.  Peruslaite on siis spektrianalysaattori + 2 porttinen (S11+S21) VNA ja hintaluokassaan varsin hyvä sellainen. VNA perustoiminnot ovat vakiona ja muut lisätoiminnot/ominaisuudet erilaisin optioin.
4-porttiset Siglent SNA5000X piirianalysaattorit eivät ole saatavilla Kiinan ulkopuolella joten ei niistä sen enempää.

Siglent laitteen voi hankkia myös siten että etupaneelissa ei lue Siglent nimeä vaan Teledyne LeCroy.  Laite on sama.
Teledyne LeCroy. Vector Network Analysaattorit, mallit T3VNA1500 ja T3VNA3200. 1,5 ja 3,2GHz mallit.
Sellaista hankkiessa käänny paikallisen Teledyne LeCroy edustajan puoleen.


Tiedot päivittyvät ja täsmentyvät myöhemmin. SVA3032X julkaistiin 16.9.2019 ja pian sen jälkeen myös SVA1075X
Tämä on aiheuttanut myös pientä muutosta hinnastossa SVA1015X, samalla VNA ei ole enää erikseen hankittava optio vaan kuuluu vakiona.

Tracking generaattorion aina vakiona.

(Huomaa että spektrianalysaattoreissa lähinnä SSA3021XPlus/3032Xplus malleilla on teknisesti hyvin syvää vastaavuutta VNA1032X mallin kanssa. )

Kannattaa seurata asiaa EEVblog foorumilla. Ole tarkkana kuitenkin kenen ja mitä puheita uskot ja senkin osalta kuinka FW versiot vaikuttavat asioissa..

Datalehti SVA1000X (SVA1000X_DataSheet_DS0701X_E03A.pdf) uusin versio jossa myös 7,5GHz malli mukana

Varsin  ammattilaatuinen youtube video katsaus laitteen rakenteeseen (sisuskalut ja toimintaperiaatteen tutkintaa) sekä lopuksi joihinkin toimintoihin käytännössä. Katsauksen loppuosa läpikäy karkeasti laitteen käyttöä käytännössä. Videon on tuottanut alan asiantuntija The SignalPath,  Shahriar Shahramian. https://thesignalpath.com/blogs/

Siglent SVA1032X 3.2GHz Spectrum & Vector Network Analyzer Review, Teardown & Experiments
Youtube

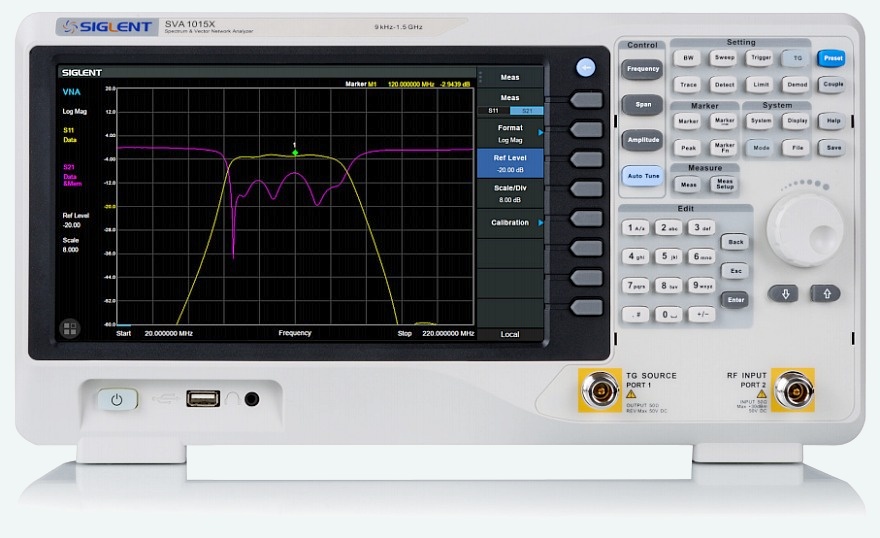

SVA1015X-front

Pääominaisuudet SVA1015X:

Frequency Range 9 kHz ~ 1.5 GHz  (VNA 10MHz - 1,5GHz)
Resolution Bandwidth 1 Hz ~ 1 MHz
DANL ** -156 dBm/Hz   (SVA1032X -161 dBm/Hz)
Phase Noise < -98 dBc/Hz @1 GHz, 10 kHz offset
Total Amplitude Precision ** ≤1.2 dB  (SVA1032X <0.7 dB)
Touch Screen Standard
Tracking Generator Standard
Vector Network Analysis S11, S21
Modulation Analysis AM, FM, ASK, FSK
Advanced Measurement CHP, ACPR, OBW, TOI, Monitor
EMI Pre-compliance Test EMI Filter and Quasi-Peak Detector, Easy Spectrum software
Communication Interface LAN, USB Device, USB Host, USB-GPIB
Remote Control Capability SCPI / Labview / IVI , based on USB-TMC / VXI-11 / Socket / Telnet
Remote Controller Easy Spectrum software, Web Browser


Kuten arvata jo saattaakin näiden mallien hardware on erilainen. Tilanne ei siinä suhteessa ole lainkaan sama kuin on SSA3000X spektri sarjassa.

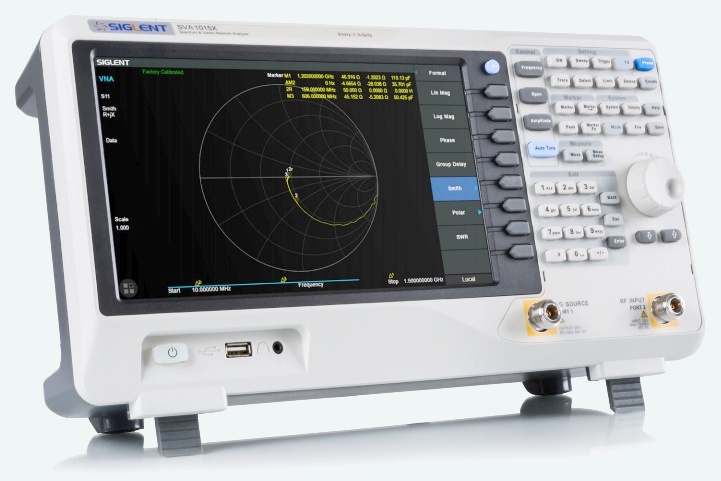

SVA1015X-smith

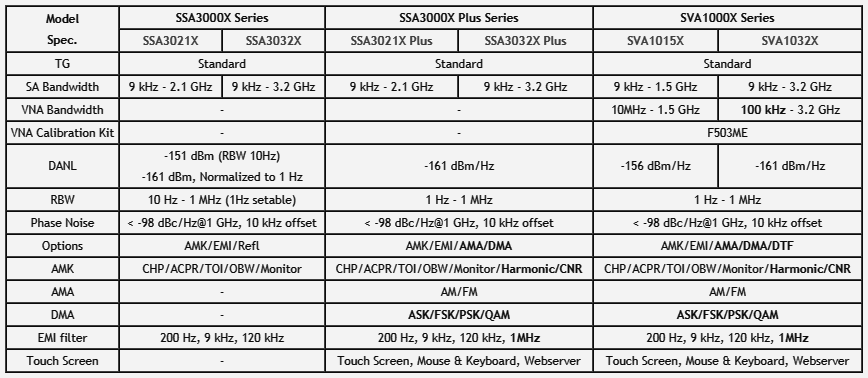

Pieni vertailu jossa SVA ja SSA mallit (taulukko on osin vanhentunut koska mukaan tullut uusia malleja)

VNA ja SSA mallien vertailu



Datalehdet ja muuta mallikohtaista materiaalia.
Tarkasta aina tarvittaessa uusimmat versiot valmistajan sivuilta.
Niihin on vaikea linkittää koska niiden tarkat osoitteet saattavat useinkin muuttua.
Siglent päivittää dokumentteja ajoittain. En varastoi datalehtiä ja ohjekirjoja täällä ladattavaksi.
Ne voisivat usein olla vanhentuneita versioita.
Kulloinkin viimeisimmät julkaistut materiaalit löytyvät nykyisin erittäin helposti Siglentin nykyisiltä hiukan uudistetuilta sivuilta.
