SDG3000X Arbitrary Funktiogeneraattorit.

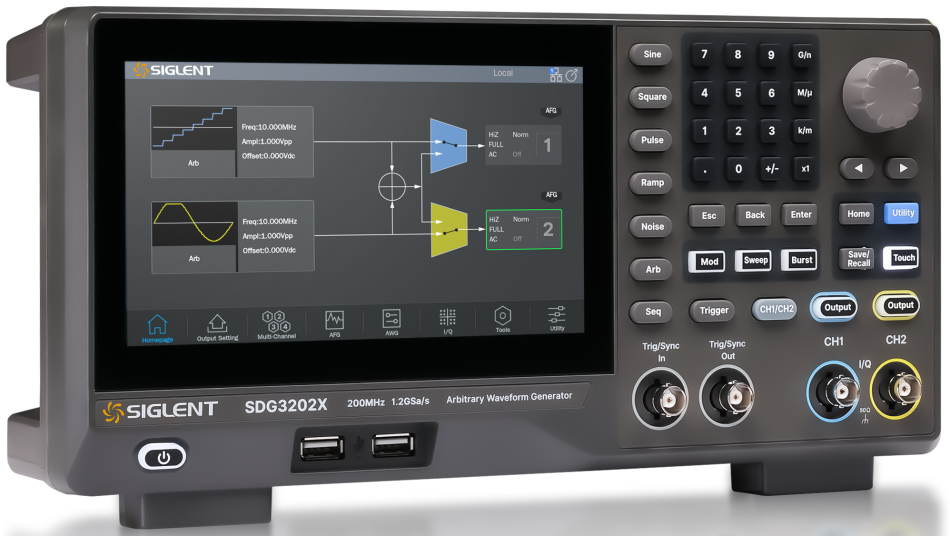

Siglent SDG3000X  Arbitrary/Funktiogeneraattorit.  80 - 200MHz "TrueArb".

Siglent ei ole halvin. Siglent kilpailee laadulla ja ominaisuuksilla joita usein löytyy vasta paljon kalliimmista.

Malleja on 80 MHz - 200 MHz. 16bit, 1,2GSa/s ja kaikki ovat 2-kanavaisia.

SDG3000X sarja on erittäin monipuolinen 2 kanavainen arbitrary, funktio- ja (optio) vektori- (I/Q) signaaligeneraattori.
                toiminnoista löytyy myös Multipulse (jossain esiintyy hiukan harhaanjohtava nimi dual pulse)
                lisäherkkuna löytyy myös Multitone  (jopa 1000 taajuuden "taaajuskampa" mahdollinen) jolla siis saa muutakin kuin sillä periteisellä dual tonella.

Arb aaltomuodon maksimi pituus 20 Mpts (optio: 40 Mpts)
Optio: Vektori signaali. 50 MS/s maksimi symbol rate sisältää: ASK, PSK, FSK ja QAM.

Toimintaperiaate on luonnollisesti edistyksellinen verrattuna perinteisempiin DDS arb generaattoreihin joissa on kiinteä muistin pituus sekä kiinteä samplenopeus. True Arb teknologialla päästään yli perinteisen DDS toimintaperiaatteen taajuuden tasaus jitteristä ja myöskin toiminta voidaan sovittaa automaattisesti siten että Arb muodostuksessa ei hypitä yksityskohtien yli.
Tässä mallissa TrueArb moodissa se voi käyttää näytenopeuksia 10 mSa/s - 600 MSa/s.

Generaattorissa on sisäinen web serveri joka mahdollistaa ohjauksen ja seurannan tietokoneen ruudulta.

Laitteessa itsessään on 7" kosketusnäyttö (kapasitiivinen tietenkin) ja se myös tukee hiiren käyttöä jolla käytön saa erinomaisen mukavaksi ja sujuvaksi.




Kanavia on kaksi. Samplenopeus 1.2GSa/s (2x interpolaatio) ja vertikaaliresoluutio 16 bit.  Mallit ovat 80, 160 ja 200MHz.
Kanavat voivat toimia täysin itsenäisesti tai ne voidaan myös sisäisesti kombinoida. Luonnollisesti myös toinen kanava voi seurata toista kanavaa joko suoraan tai taso sekä taajuus offsetilla.

Molempien kanavien sisäinen lähtöimpedanssi on 50 ohm. Kuorman impedanssiksi voidaan vapaasti valita 50 ohm - (HiZ) 1 Mohm jolloin laitteen lähtötasot asetetaan valitulle kuormalle.

Max lähtötasot HiZ kuormalle 20Vpp 60 MHz saakka. Siitä ylöspäin 150 MHz saakka 10 Vpp ja siitä edelleen 200MHz saakka 5 Vpp
(Mikäli kuorma on 50 ohm spesifikaatioiden tasot jaetaan kahdella.)

Mallit ovat:
     SDG3082X,    80MHz, 1.2GSa/s, 16bit, Arb pituus 20Mpts
     SDG3162X,  160MHz, 1.2GSa/s, 16bit, Arb pituus 20Mpts
     SDG3202X,  200MHz, 1.2GSa/s, 16bit, Arb pituus 20Mpts

Optiot ovat:
     SDG-40MPTS     (Arb pituus 40Mpts)
     SDG-IQ             (Vector signals (I/Q))
     SDG-MTONENL  (Multitone sisältäen myös Multitone Notch List) Tämä optio tulee myöhemmin saataville. User Manualissa se jo on.

Datalehdet ja muuta mallikohtaista materiaalia.
Tarkasta aina tarvittaessa uusimmat versiot valmistajan sivuilta.

Siglent päivittää dokumentteja ajoittain. En varastoi tai päivitä kaikkia datalehtiä ja ohjekirjoja täällä ladattavaksi.
Ne voivat usein olla vanhentuneita jos niitä on. Niitä on nykyisin niin laaja joukko että niiden ajantasalla pitäminen vaatisi aivan toisenlaiset resurssit.
Kulloinkin viimeisimmät julkaistut tukimateriaalit löytyvät nykyisin erittäin helposti Siglentin nykyisiltä sivuilta.



Tässä julkaisuhetken versiot:

           Datasheet     (versio EN01A)

           UserManual  (versio EN01A)

           QuickStart    (versio EN01A)

           ProgrammingGuide (versio EN01A)

Joitain esimerkkejä ja pieniä yksittäisiä testituloksia.

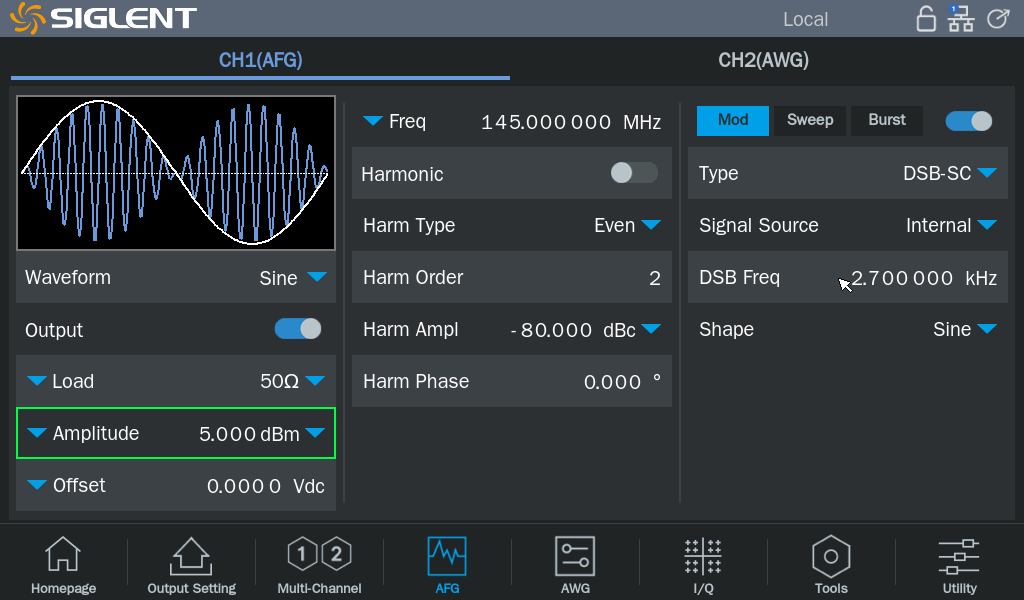

145 MHz  modulaationa 2.7kHz dual sideband (suppressed carrier).
Tuossahan on siis USB ja LSB sivunauhat ilman kantoaaltoa. Tietenkin normaalissa SSB liikenteessä noista olisi vain toinen sivunauha käytössä.

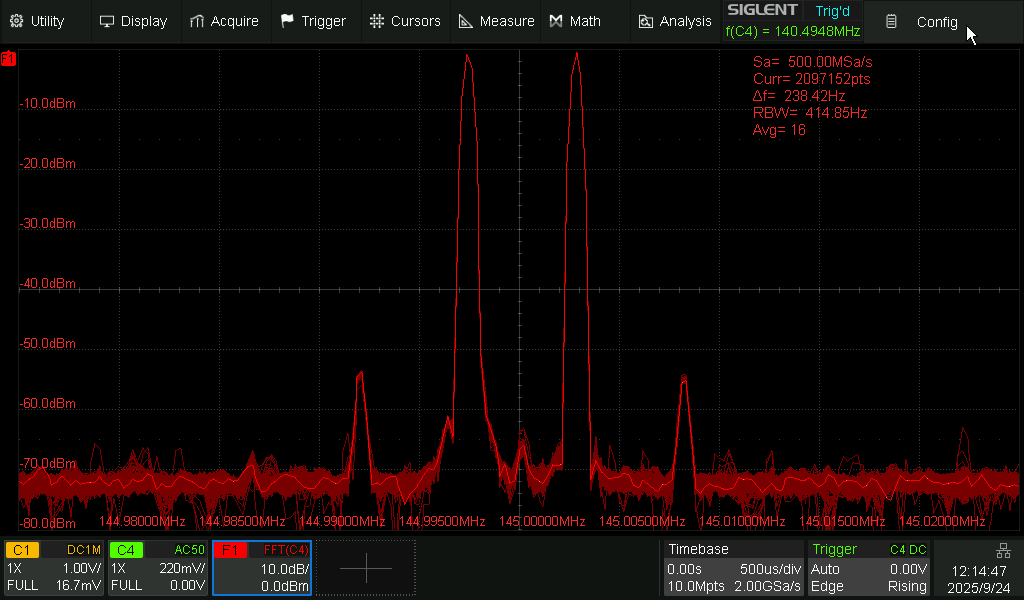

Edellä olevilla SDG asetuksilla signaali oskilloskoopille kanavaan 4 ja siitä FFT.



Päivitetään myöhemmin käyttäen SDG3202X mallia.
